Client: INFODISPLAY FOR KIDS SRL
Durata proiectului: 3 săptămâni
Dificultate proiect: medie
Timp de printare: 10 ore
Layer height: 0.1 mm
Greutate: 60 g
Număr bucăți până în prezent: 45
Material folosit: PLA
Suport la printare: nu
Produsul final a necesitat împărțirea în mai multe părți componente pentru printare.
Proiectul acesta s-a născut din nevoia de comunicare între educatori, părinți și copii. Cu ajutorul acestui proiect socio-educațional, părinții pot participa în timp real la activitățile zilnice ale copiilor.
În cadrul acestei colaborări, rolul echipei 3D Print Scan a fost să proiecteze și să realizeze prin procedeul de print 3D o nouă carcasă pentru dispozitiv.

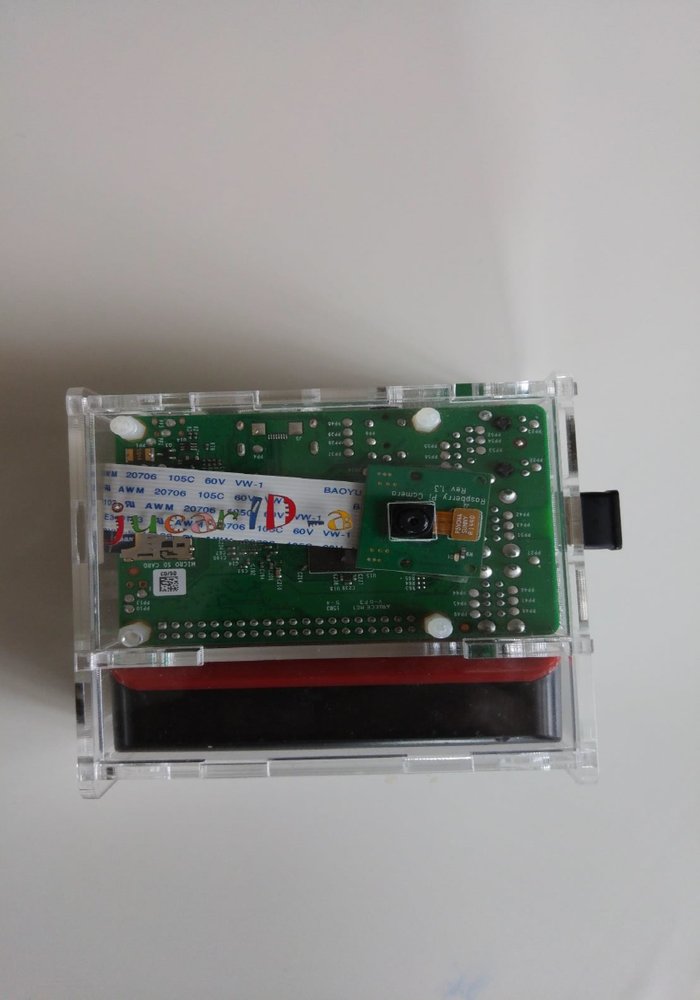

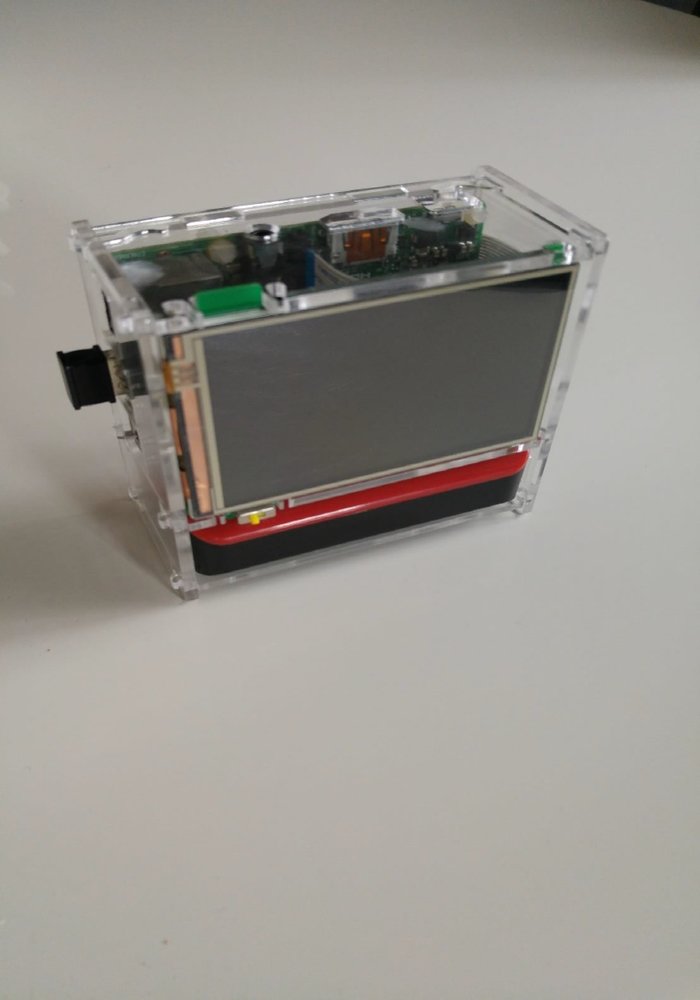

În momentul în care proiectul a ajuns la noi, obiectul avea o carcasă realizată din plexiglass, ce se poate vedea în fotografiile de mai jos.
Clientul a apelat la 3D Print Scan pentru a realiza o nouă carcasă cu un design mai prietenos pentru utilizator. În realizarea acestui proiect a trebuit să ținem cont de componentele deja existente, cum ar fi: placa de bază, display-ul, camera video, acumulatorul, butonul on/off. Pe lângă detaliile tehnice, a trebuit să luăm în calcul și metoda de printare 3D (cu suport/fără suport de printare), timpul de printare, posibilitatea împărțirii produsului în mai multe bucăți, și, nu în ultimul rând, greutatea produsului final.

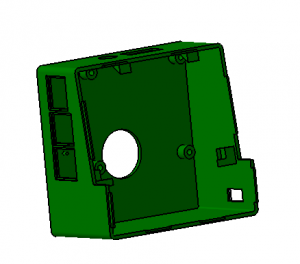

Pentru fiecare dintre componentele ce alcătuiesc produsul final am gândit zone specifice în interiorul carcasei, ceea ce a contribuit la creșterea gradului de dificultate a proiectului realizat prin procedeul de print 3D.
Printre aceste zone se numără spațiul pentru fixarea camerei, zona de fixare a plăcii de bază, locul în care trebuia amplasat display-ul etc. De asemenea, am realizat găuri de trecere pentru mufele USB, HDMI, LAN și încărcare baterie.
Înainte de a realiza forma finală a acestui produs prin procesul de print 3D, am creat mai multe obiecte de test, pentru a ne da seama cum ar trebui să arate obiectul final și să putem corecta eventualele nereguli. Rezultatul poate fi observat în fotografiile de mai jos.
Aspectul de roboțel a fost gândit astfel, întrucât am dorit să nu le dăm copiilor senzația neplăcută că sunt filmați sau urmăriți. Astfel, pleoapa închisă din partea stângă a carcasei este de fapt un senzor de temperatură. El transmite informații legate de temperatura din clasa unde învață copilul, iar părinții pot verifica dacă în clasă este prea cald sau prea frig în orice moment al zilei.
În partea dreaptă este plasată o cameră care seamănă cu un ochi deschis. Cu ajutorul acestei camere se fac poze și înregistrări care se încarcă direct într-un sistem ce poate fi accesat de părinte în orice moment.
Nasul face posibilă pornirea și oprirea dispozitivului. Acolo este amplasat butonul on/off.
Zâmbetul contribuie la realizarea imaginii de față prietenoasă, iar scopul său este să-i determine pe copii să zâmbească și ei atunci când sunt filmați/fotografiați.
Gulerele colorate care înconjoară mufele, realizate prin tehnica de print 3D, au rolul de a oferi un aspect și mai prietenos dispozitivului, în timp ce mufele asigură funcționarea și conectivitatea ”roboțelului”.
În partea din spate am amplasat bateria și display-ul cu funcție de touchscreen. Carcasa este amplasată prin clipsare și nu prin șurub, pentru a nu îngreuna produsul. Toate piesele colorate diferit au fost printate separat, oferind clientului elementele dorite, în culorile cerute.
Stocul nostru de filamente colorate este întotdeauna actualizat, astfel că nu am avut probleme în crearea acestor elemente, iar clientul care a apelat la serviciile noastre de print 3D a fost pe deplin mulțumit.
Acest proiect este un alt exemplu al posibilitaților nelimitate atunci când vine vorba despre procedeul de print 3D, design 3D sau proiectare. Anumite elemente au necesitat atenție sporită și grijă, dar echipa noastră a făcut față cu brio provocării, oferindu-le părinților un dispozitiv care să îi ajute să își monitorizeze copiii în timp ce aceștia se află la grădiniță. Mai mult, cei mici nu vor avea motive de îngrijorare, întrucât dispozitivul arată mai mult ca o jucărie decât ca o cameră video cu senzor de temperatură.
